一、打開軟件：

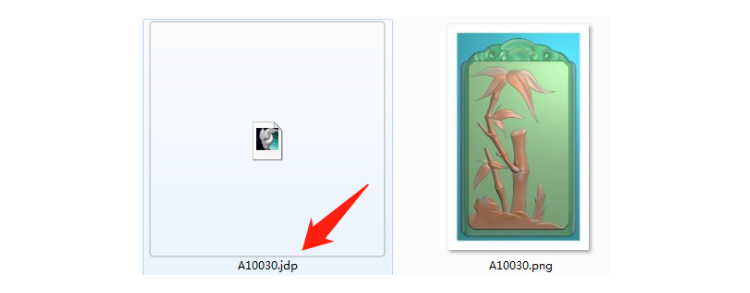

在圖庫里挑選自己心儀的雕刻圖案，然后找到對應編號的JDP類型文件，并雙擊打開。如圖1-1

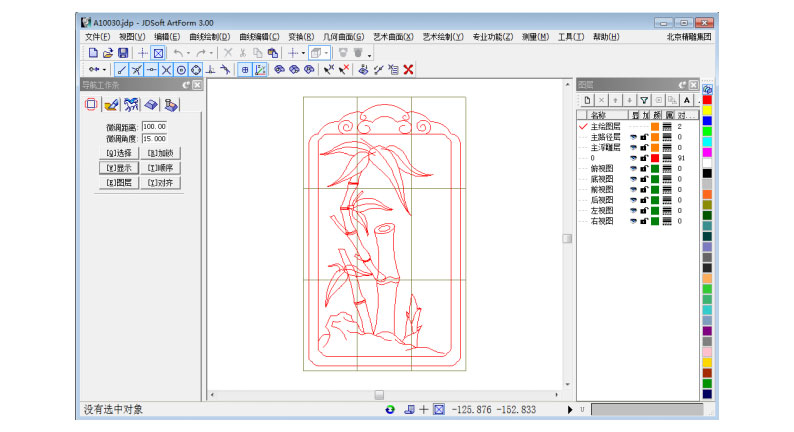

軟件打開以后，中間的區域為繪圖區，此時可能是空白的。按鍵盤【F6】鍵，這個命令是全部觀察，這時軟件里的內容就會全部顯示出來。
繪圖區放縮觀察操作：【鼠標滾輪】通過滾動鼠標滾輪鍵可進行放大或縮小觀察。繪圖區移動觀察操作：【shift+鼠標右鍵】按住鍵盤shift鍵，再按住鼠標右鍵移動鼠標可進行移動。
二、輪廓線和九宮格兩者的關系：
我們先來了解輪廓線以及九宮格分別是什么，有什么作用，它們互相之間的關系。

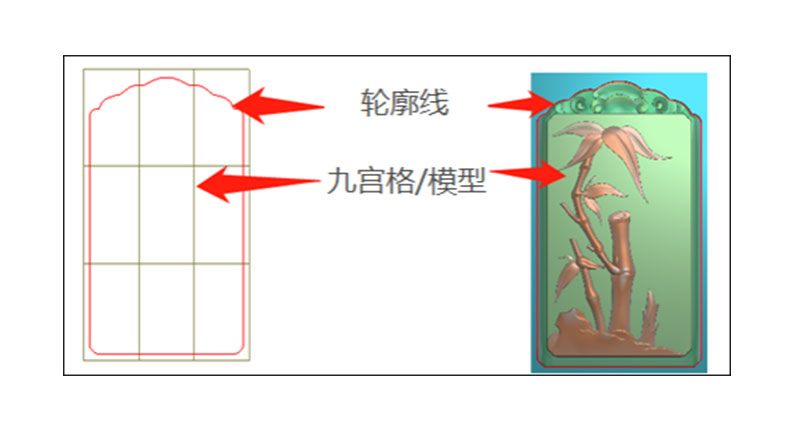

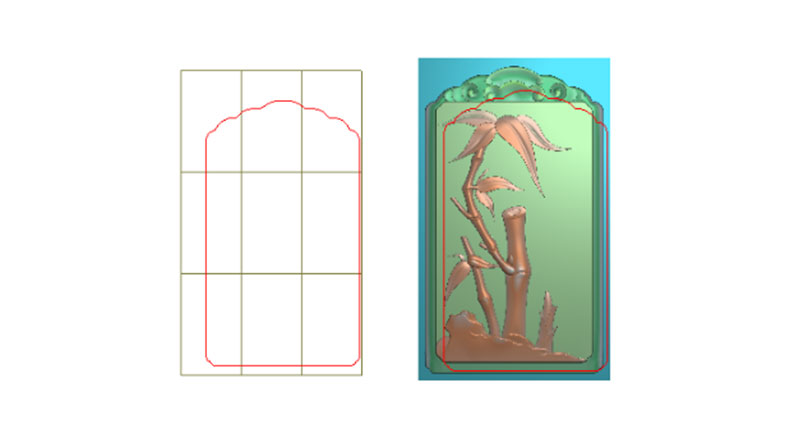

如圖1-2，輪廓線是一條包圍模型且封閉的線。九宮格是模型的2D平面顯示。說白了九宮格就是雕刻的模型，輪廓線的作用是確定雕刻的尺寸范圍。輪廓線和九宮格是一個整體，輪廓線始終是保持包圍著模型的。兩者在移動縮放的過程中要同時進行操作，不可單獨進行移動或縮放尺寸的操作，否則雕刻會出現偏位,尺寸不對等情況。錯誤操作后的演示如圖1-3

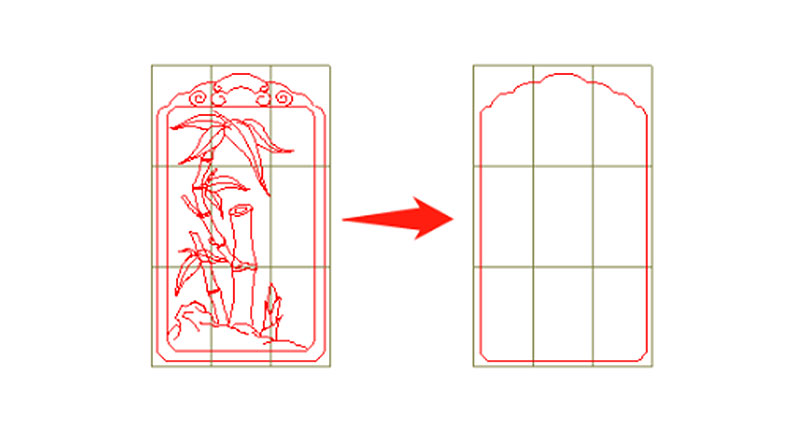

現在我們看到的是圖1-4，里面的線段對雕刻加工來說是多余無用的，接下來通過提取輪廓線的操作來讓它變成圖1-5的樣子。1-41-5
三.提取輪廓線：

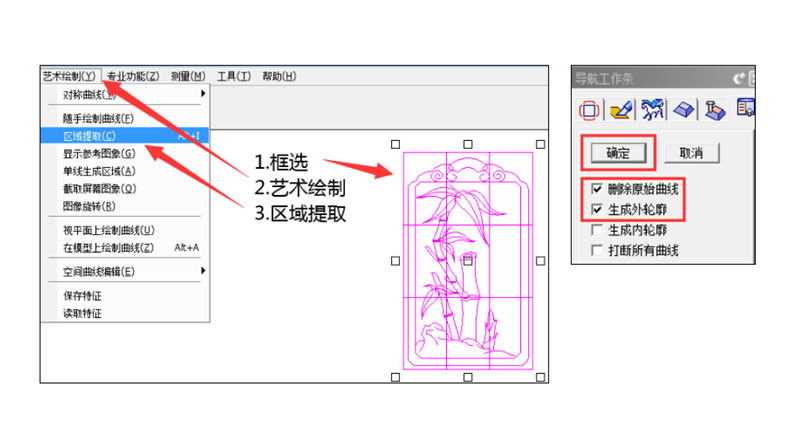

鼠標左鍵框選全部線段，選擇【藝術繪制/區域提取】，在軟件左邊對話框里勾選【刪除原始曲線/生成外輪廓】，取消勾選【生成內輪廓】，點擊【確定】提取完畢。
《玉雕機電腦玉石雕刻刀路編程-九宮格與提取輪廓線》以上內容比較長，所以今天玉石雕刻機刀路編程部分我會分3部分給家做教程，今天給大家先分享到這來，如果想全部教程一起看可以聯系我們享刻科技網站（m.zz0898.com）的客服人員拿去，謝謝大家支持。
